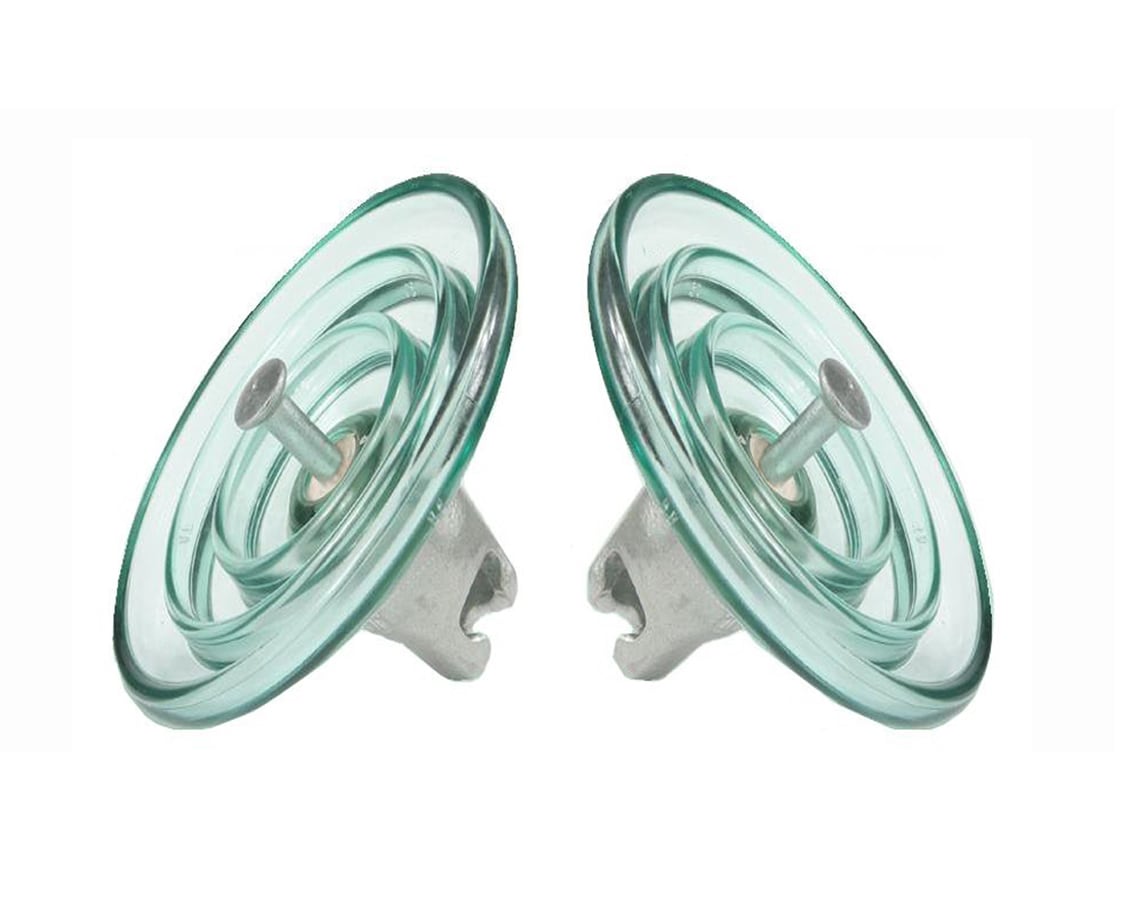

AISLADOR DE VIDRIO TIPO SUSPENSION DE 160KN 170/320/550MM U160BP TRONCO ELECTRIC1

AISLADOR DE VIDRIO TIPO SUSPENSION DE 160KN 170/320/550MM U160BP TRONCO ELECTRIC CONSULTAR STOCK POR SUCURSAL

TRONCO ELECTRIC
USD 104.35
El aislador de vidrio consta de una tapa de hierro fundido, un cuerpo de vidrio templado y un pasador que se aglutinan con cemento en una pieza integrada. Se ha adoptado la cabeza cilíndrica para los aisladores, que es la estructura más avanzada del mundo con ventajas como menor dimensión, menor peso, mayor resistencia y mayor distancia de fuga que pueden ahorrar materiales metálicos y reducir el costo de la línea de transmisión. La mayoría de las líneas de alta tensión utilizan un aislador de vidrio templado tipo bola y casquillo, que también se denomina tapa y pasador. La sección transversal es la siguiente. El ensamblaje de lengüeta y horquilla también se usa para el aislador de disco de vidrio.

Tapa y pasador: Hierro dúctil galvanizado en caliente y Acero forjado, HDG.
Parte de vidrio: Vidrio templado.
Dispositivo de bloqueo (pasador): Acero inoxidable, clip R o clip W.
Cemento: Cemento de aluminato.


Espaciado P170 mm ± 5,4
Diámetro de la carcasa D320 mm ± 14
Distancia de fuga nominal550 mm ± 23,5
Tamaño de acoplamientoIEC60120 20R
Carga de falla mecánica160 kN
Rendimiento eléctricoIEC60383


FICHA TÉCNICA

Video

También Podría Interesarte

AISLADOR SUSPENSION PORCELANA 160KN TIPO STANDAR CP:292MM ANSI 52-8 TRONCO ELECTRIC
TRONCO ELECTRIC

AISLADOR SUSPENSION PORCELANA 160KN TIPO STANDAR CP:292MM...
CONSULTAR STOCK POR SUCURSAL

USD 67.00

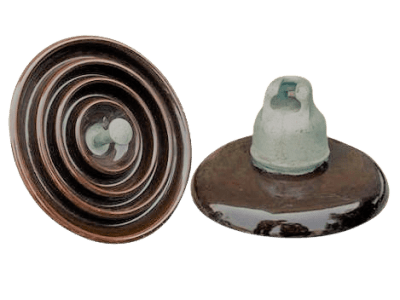

AISLADOR SUSPENSION PORCELANA 70KN TIPO STANDAR CP:292MM ANSI 52-3 TRONCO ELECTRIC
TRONCO ELECTRIC

AISLADOR SUSPENSION PORCELANA 70KN TIPO STANDAR CP:292MM ...
CONSULTAR STOCK POR SUCURSAL

USD 46.00
AISLADOR DE PORCELANA TIPO PIN CLASE 56-3-1 TRONCO ELECTRIC
TRONCO ELECTRIC

AISLADOR DE PORCELANA TIPO PIN CLASE 56-3-1 TRONCO ELECTRIC
CONSULTAR STOCK POR SUCURSAL

USD 33.52

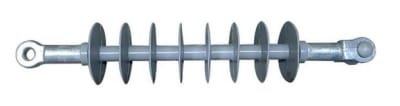

AISLADOR POLIMERICO CON CONEXION HORQUILLA Y LENGUETA DE 36 KV FXB-36-70 TRONCO ELECTRIC
TRONCO ELECTRIC

AISLADOR POLIMERICO CON CONEXION HORQUILLA Y LENGUETA DE ...
CONSULTAR STOCK POR SUCURSAL

USD 0.00
AISLADOR DE VIDRIO TIPO SUSPENSION DE 120KN 146/280/450MM U120BP TRONCO ELECTRIC
TRONCO ELECTRIC

AISLADOR DE VIDRIO TIPO SUSPENSION DE 120KN 146/280/450MM...
CONSULTAR STOCK POR SUCURSAL

USD 104.55
AISLADOR DE VIDRIO TIPO SUSPENSION DE 210KN 170/320/550MM U210BP TRONCO ELECTRIC
TRONCO ELECTRIC

AISLADOR DE VIDRIO TIPO SUSPENSION DE 210KN 170/320/550MM...
CONSULTAR STOCK POR SUCURSAL

USD 125.45

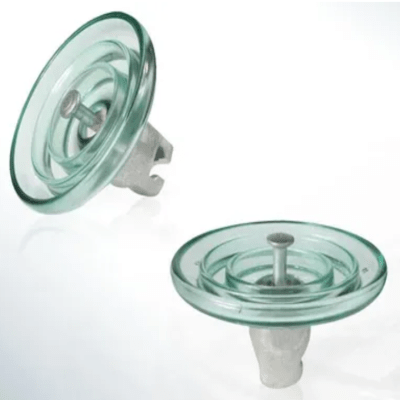

AISLADOR TIPO SUSPENSION DE VIDRIO 80KN/320MM ANSI 52-3 ST-2037- CST
