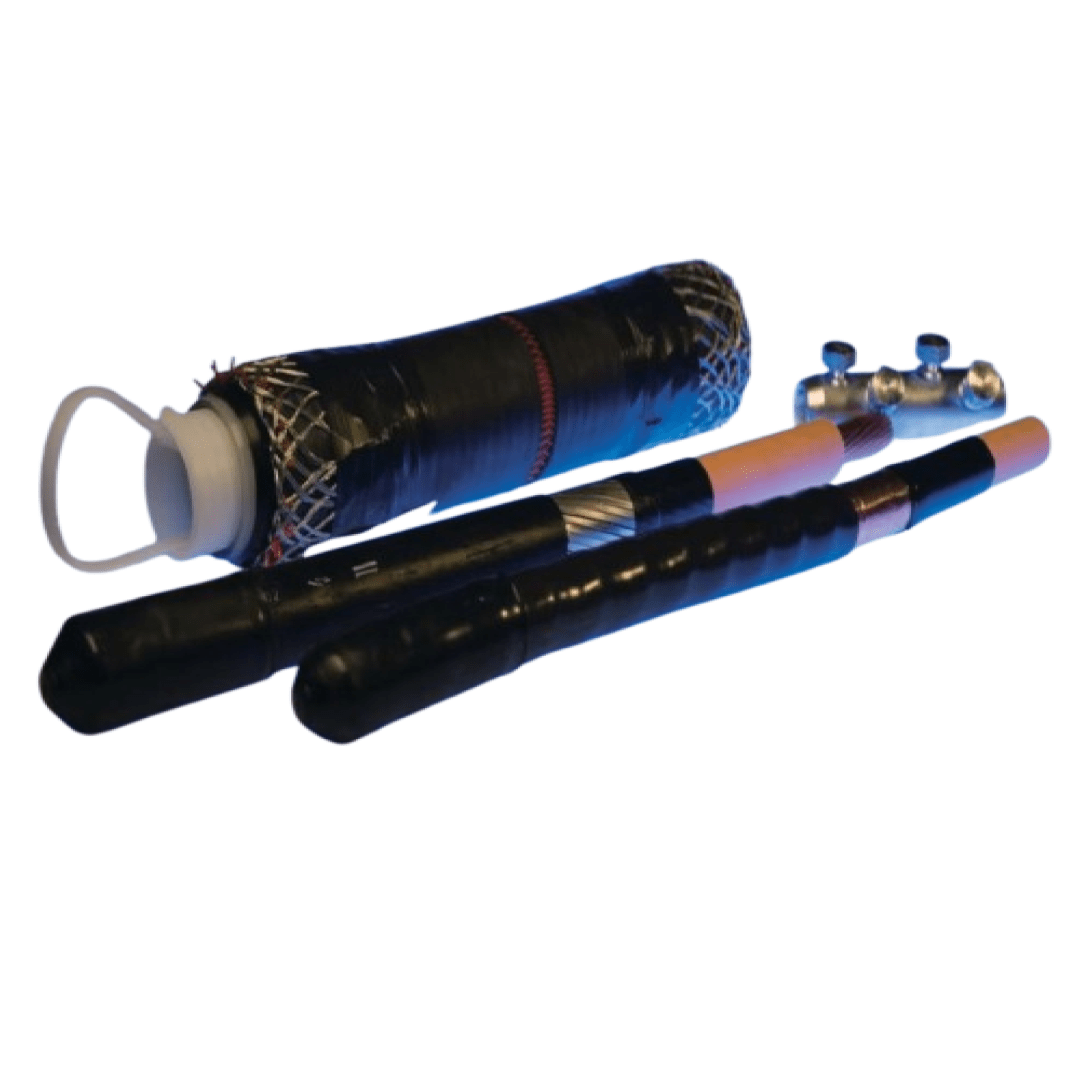

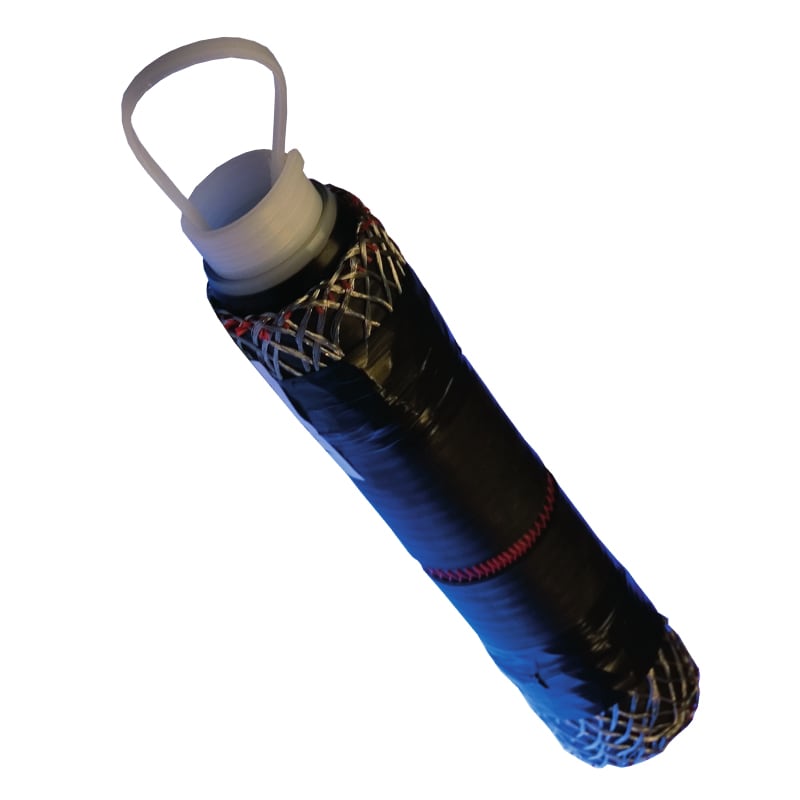

EMPALME RECTO CONTRACTIL EN FRIO UNIPOLAR CON CONECTOR DE AL 28KV 500-750KCMIL CSJA-2824M8 RAYCHEM CONSULTAR STOCK POR SUCURSAL
USD 0.00
El empalme contráctil en frío CSJA “todo en uno” de TE Connectivity (TE) para sistemas de 15kV hasta 35kV está diseñado para unir cables con pantallas de cinta, alambres redondos o planos, cubierta de plomo, apantallados o neutro concéntrico. El cuerpo de hule silicona provee una elevada rigidez dieléctrica, alta resistencia al desgarro, low tension set, y excelente recuperación en baja termperatura. Integra un control de esfuerzos eléctricos realizado por un moldeo en fábrica de conos de alivio y una jaula de Faraday. No son necesarias las masillas controladoras de esfuerzos. El concepto probado de la continuidad de la pantalla de los empalmes CSJA de TE pueden también puentear alambres neutros concéntricos. El empalme acpeta tanto conector mecánico y de compresión. El sistema del empalme CSJA cumple con los requisitos de la norma IEEE404 para 15 kV a 35 kV. Cada cuerpo del empame de silicona es probado para incluir las pruebas de rutina de tensión de aguante en CA y descargas parciales, de acuerdo con la norma IEEE-404. Son usadas para proteger los conductores aislados que ingresan a las cajas y los bordes de la tubería que se encuentren en la intemperie, los cuales pueden ocasionar rotura a los recubrimientos. APLICACIÓN Proteger los conductores aislados que ingresan a las cajas contra posibles roturas del aislamiento y pueden ser ocasionadas por el borde de las tuberías.
| Marca | RAYCHEM
|
| Tipo | Empalme recto contractil |
| Modelo | CSJA-2824M8
|
| Voltaje | 28kv |
| Rango Nominal del conductor | 500-750KCMIL
|
Diámetro sobre aislamiento
(min,-max.) | 1.28-2.05
(32.5-52.0) |
| Calibre neutro | 2/0AWG |
FICHA TÉCNICA
