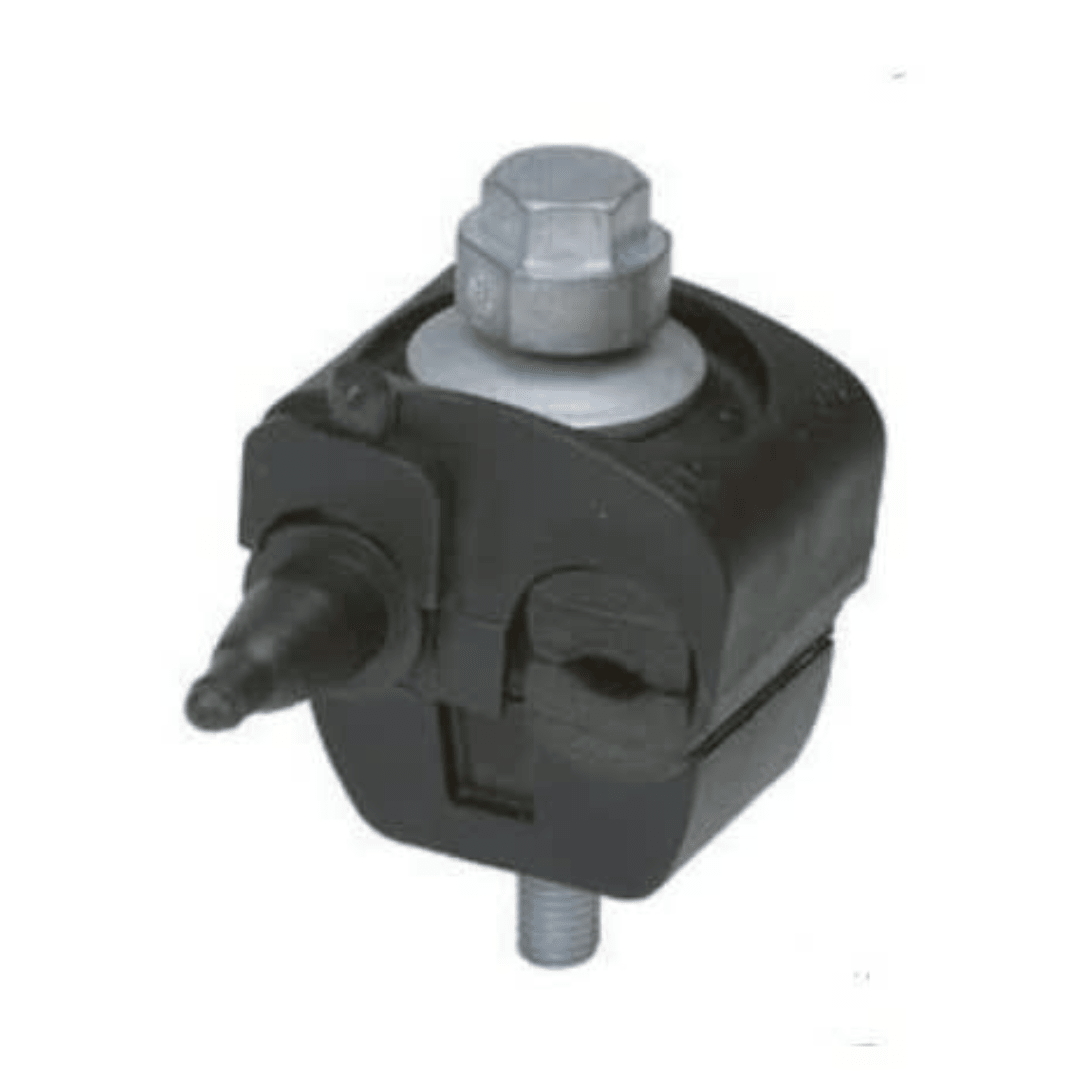

MORSETO CONECTOR PERFORANTE 16 - 150/4 - 50MM 30.001.500 PFISTERER CONSULTAR STOCK POR SUCURSAL
El conector dentado aislado para baja tensión se utiliza para efectuar derivaciones o uniones de conductores aislados sin retirar la cubierta de los mismos y con la línea en servicio.Su diseño evita cualquier tipo de giro o movimiento indeseable durante su instalación. En el interior se encuentra un juego de dientes de aleación metálica, que aseguran el contacto adecuado y sellos de goma con grasa de alto punto de goteo. Tanto el cuerpo como los herrajes, fueron diseñados de tal forma de transmitir y mantener la presión adecuada en condiciones de temperatura extremas y ante solicitudes mecánicas severas.Cuenta con una cabeza fusible mecánica calibrada para obtener el torque de ajuste necesario.Todas las partes metálicas expuestas están libres de potencial de contacto. Se provee con capuchón para cubrir el extremo del cable derivado. El conector instalado, junto con los conductores, forman un conjunto sellado, impermeable y estanco (6KV bajo agua).
Caracteristicas:
Cuerpo polimérico reforzado con fibra de vidrio. Sellos elastoméricos para altas temperaturas. Contactos de cobre/aluminio con cabeza fusible metálica.
| Código | Conductor
Principal (mm2) |
Conductor
derivado (mm2) |
Dimensiones
(mm2) |
||
|
|
|
|
A | B | C |

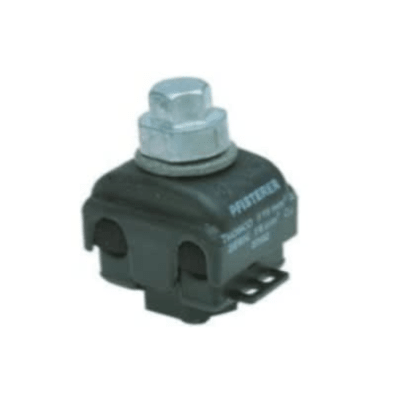

| 30.000.550 | 1.5 - 16 AWG 16 - 6 | 1.5 - 16
AWG 16 - 6 |
30 | 25 | 48 |

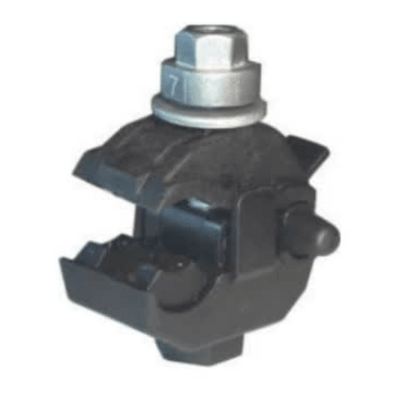

| 30.001.510 | 10 - 95
AWG 7 - 4/0 |
1.5 - 16
AWG 16 - 6 |
47 | 45 | 65 |

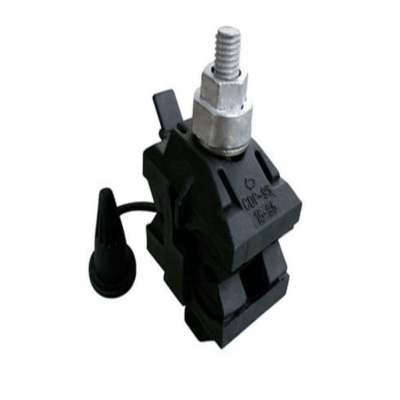

| 30.009.500 (*) | 16 - 95
AWG 4 - 4/0 |
4 - 16
AWG 12 - 5 |
54 | 32 | 85 |
| 30.005.500 | 16 - 95
AWG 4 - 4/0 |
4 - 35
AWG 12 - 2 |
54 | 32 | 85 |
| 30.001.500 | 16 - 150
AWG 6 - 4/0 |
4 - 50
AWG 12 - 1/0 |
47 | 38 | 85 |

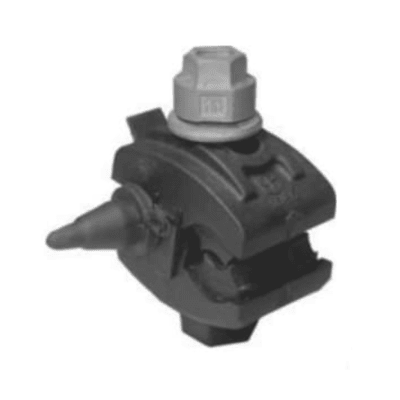

| 30.000.590 | 50 - 150
AWG 1 - 300 |
4 - 50
AWG 12 - 1/0 |
47 | 38 | 85 |
| 30.001.520 | 25 - 120
AWG 4 - 4/0 |
25 - 95
AWG 4 - 4/0 |
56 | 41 | 85 |

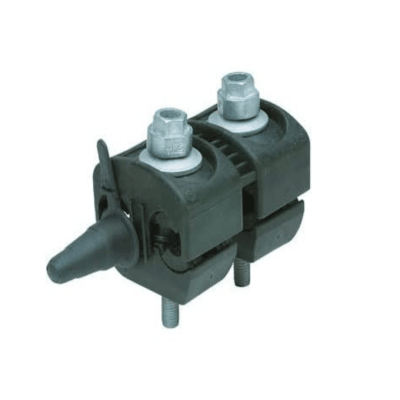

| 30.001.560 | 35 - 150
AWG 2 - 300 |
35 - 150
AWG 2 - 300 |
56 | 81 | 85 |
