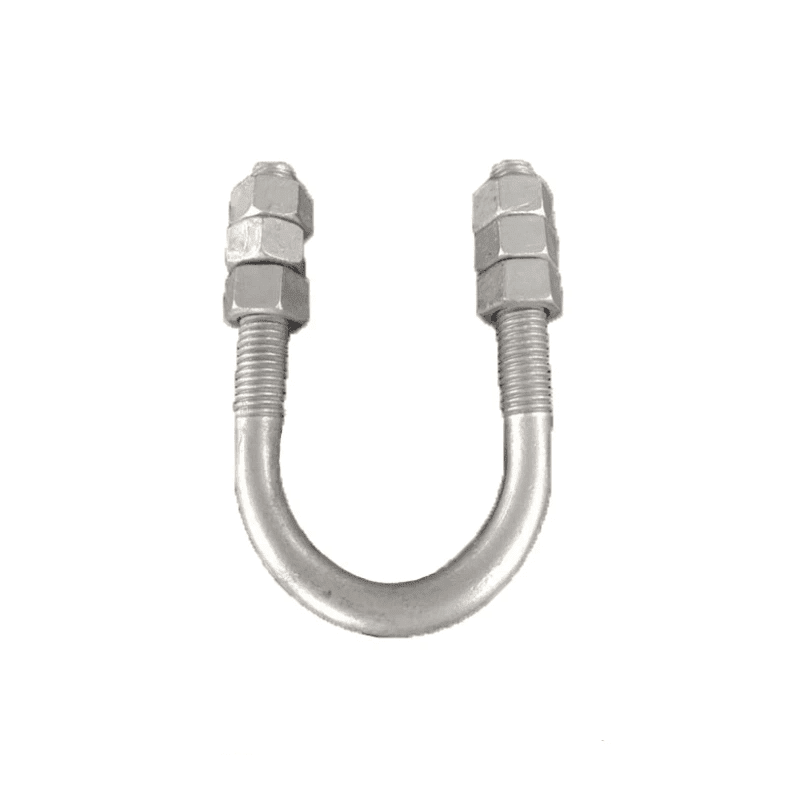

PERNOS U-BOLT MODELO U-1680 30KN ARAGCU HE CONSULTAR STOCK POR SUCURSAL
El perno en forma de U actúa como elemento de conexión para la cadena de suspensión. Se fija mediante pernos a la cruceta de la torre para simplificar la estructura de la misma. El otro extremo del perno en U se conecta a un aislador mediante un acoplamiento anular. Esta unión se realiza en serie, formando así un punto de articulación flexible. Sin embargo, su desventaja radica en que la rosca está sometida a esfuerzos de tracción y es propensa a sufrir daños por fatiga tras un funcionamiento prolongado. El perno tipo UJ incorpora un apoyo en la parte inferior de la rosca, lo que permite contrarrestar el momento flector generado por la carga horizontal y mejorar el rendimiento. Los accesorios de conexión tipo perno en U deben utilizarse únicamente en cables de tierra y conductores de pequeña sección.
El grillete tipo U está hecho de acero galvanizado en caliente, que se utiliza principalmente para la línea de transmisión y la subestación. Está forjado con acero redondo y puede usarse de forma individual o en serie. El grillete para la línea de alta tensión se usa ampliamente para cambiar el ángulo y alargar los aisladores de tensión.
FICHA TÉCNICA

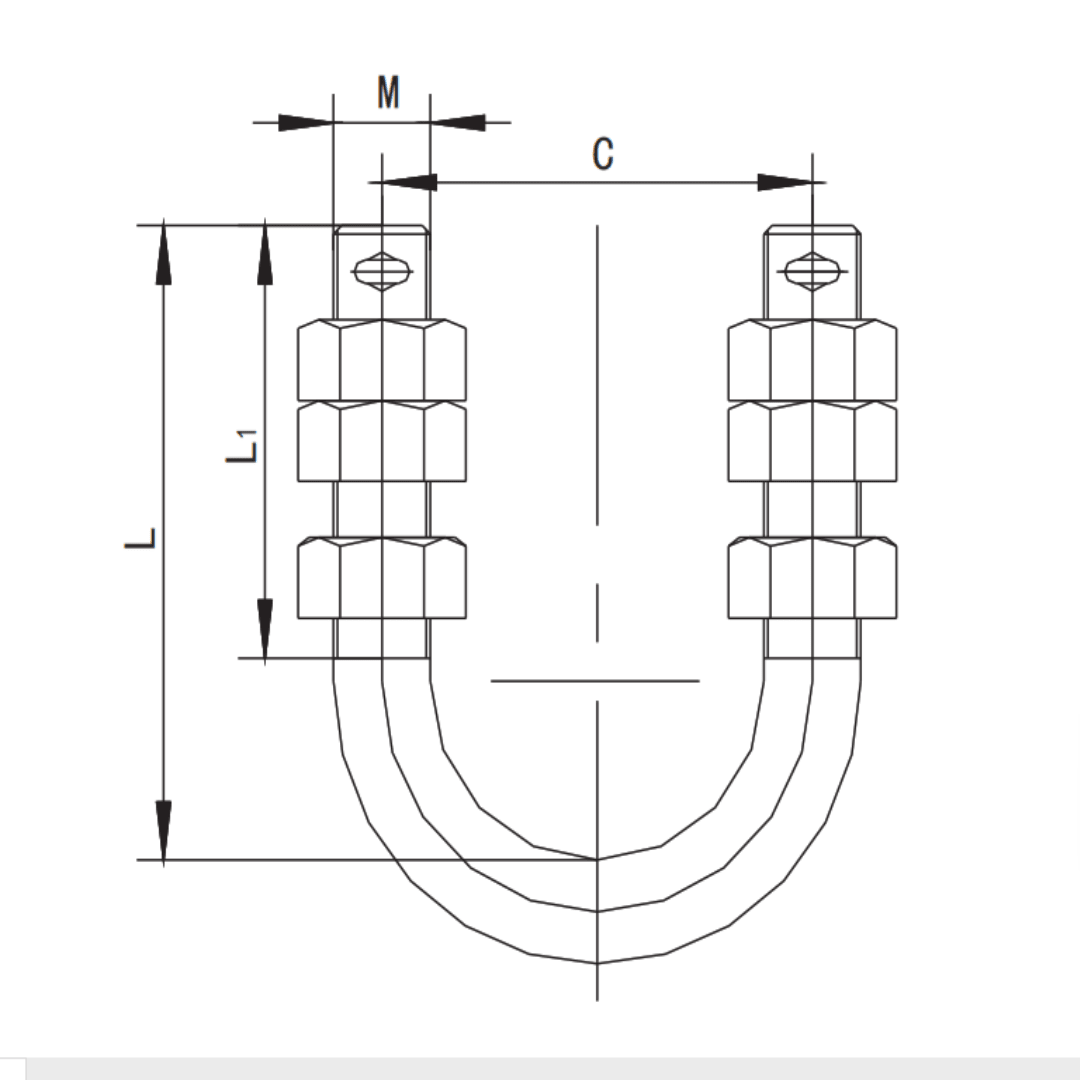

| Cat. No | Dimensiones(mm) | Carga de fallo nominal (kN) | ||||
| C | M | L | X | Y | Z | |
| UB-7-1 | 20 | 16 | 16 | 16 | 3.0 | 30 |
