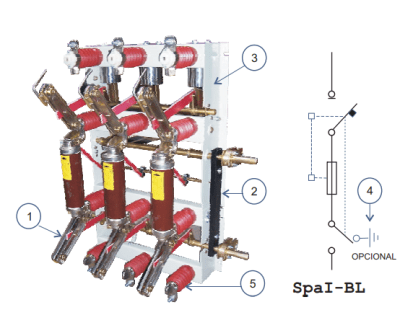

Tiene aplicación muy extendida como elemento de maniobra en celdas de llegada, tanto en Subestaciones Convencionales como Compactas. Posee como accesorio especial un Seccionador Tripolar (1), denominado Seccionador de Línea que se abre, mediante mando por palanca, de abajo para arriba de modo que en su posición ABIERTO sus cuchillas quedan sin tensión. Posee un Bloqueo Mecánico (2) que impide que el Seccionador de Línea pueda abrirse cuando el seccionador de Potencia está en posición Cerrado; a su vez, el Seccionador de Potencia no podrá cerrarse si el Seccionador de Línea está en posición Abierto. Tanto el Seccionador de Potencia como el de Línea están montados sobre un Chasis (3) unitario lo que permite mantener su perfecta sincronización durante todo el período de vida del aparato. En caso sea requerido el Seccionador de Línea, en su posición Abierto, puede quedar automáticamente Puesto a Tierra (4). Los aisladores inferiores (5) pueden ser del tipo Capacitivos con lámparas de señalización de presencia de tensión.

Tensión nominal	KV	12	17.5	24	36
Nivel de aislamiento (BIL) a tierra y entre polos	KV	75	95	125	170
Nivel de aislamiento (BIL) a través de la distancia de	KV	85	110	145	195
Corriente nominal	A	400,630	400,630	400,630	400
Poder de ruptura en circuitos de transformadores en vacio	A	16	16	16	16
Poder de ruptura en circuitos de cables en vacio	A	10	10	10	10
Corriente de corta duracion	A	16	16	16	16
Poder de cierre (valor pico)	KA	40	40	40	31.5

FICHA TÉCNICA

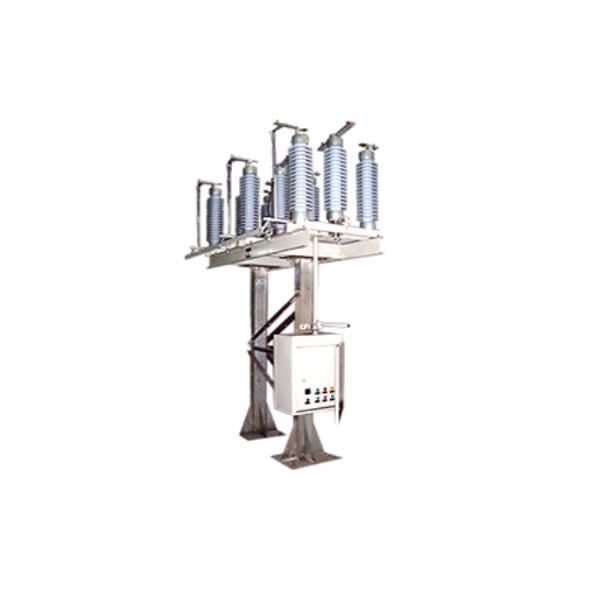

SECCIONADOR TRIPOLAR ELECIN FELMEC CONSULTAR STOCK POR SUCURSAL
